射频车载线束HSD、Fakra、SMB组装智能自动化设备,流水线,S016

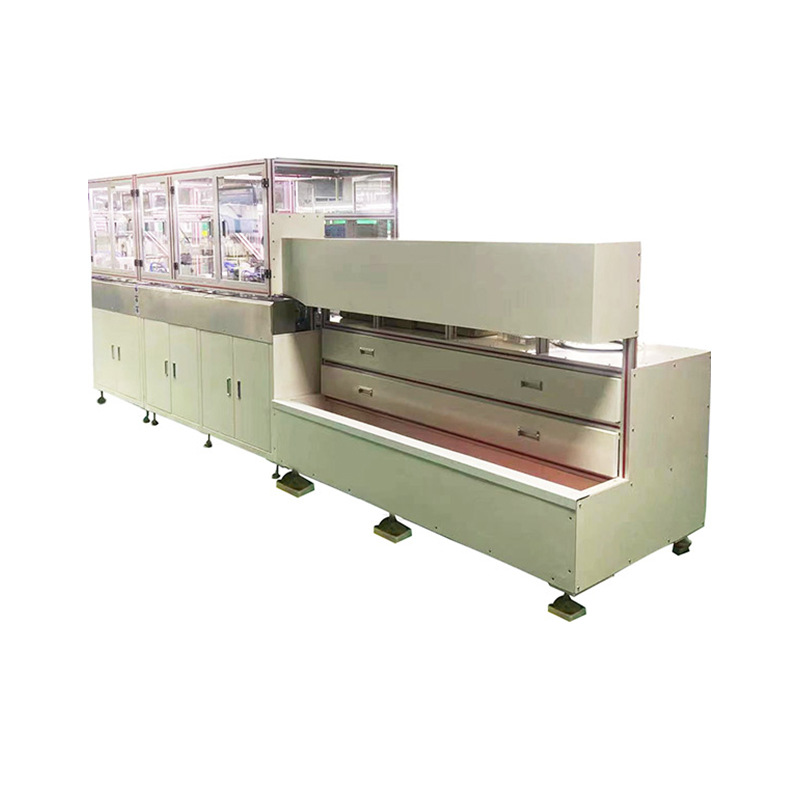

设备名称：射频SMB线束组装设备 ZSH-S016

技术参数：

1、线径范围：Ф2.8-3.2MM

2、线束加工长度：手动上料，80MM-3000MM，自动上料，420MM-3000MM。

3、生产节拍：5.5-6S/PCS

4、稼动率：90%

5、电源：220V 50HZ

6、气源：0.5MPA-0.7MPA，8M3/H

7、重量：1000-1500KG

8、外形尺寸：5800MM*800MM*1800MM

加工工艺：

   自动上料，定长裁线，穿屏蔽环，同轴剥皮，剥离屏蔽丝，剥离内绝缘，清理屏蔽丝，中心导体尺寸CCD检测，中心针组装，扩开屏蔽丝，中心针CCD检测，外导体组装，屏蔽丝反压，屏蔽环压接，同心度检测，深度检测，电性能检测，自动下料

设备简介：

   S108主要应用于车载射频连接器线束端组装工艺自动化生产，设备生产时每一次剥皮，压接，装配工序都经过CCD视觉，压力监控，深度测量，电性能检测来管控设备生产良品与NG品的区分，NG品导入NG仓封存，良品才能流入下一个环节。本机采用标准模块集成，性能稳定，设备通用性强。所有的工序模块可根据生产工艺，实现一键屏蔽/开启。
