射频车载线束HSD、Fakra组装智能自动化设备,流水线,压冲版F068

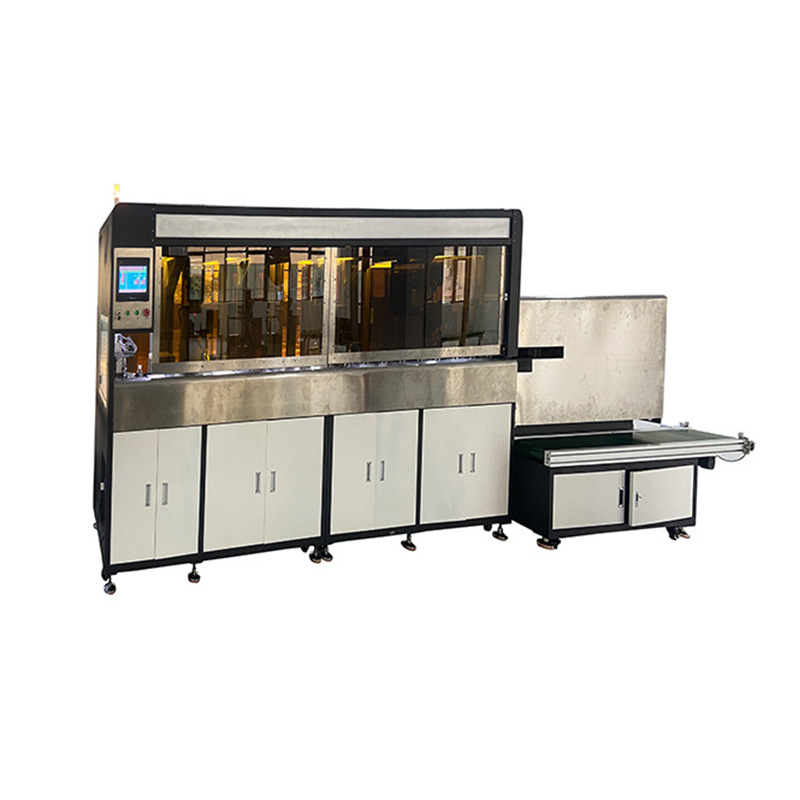

设备名称：射频FAKRA（冲压版）线束组装设备 ZSH-F068

技术参数：

1、线径范围：Ф2.8-3.2MM

2、线束加工长度：手动上料，80MM-3000MM，自动上料，420MM-3000MM。

3、生产节拍：5.5-6S/PCS

4、稼动率：90%

5、电源：220V 50HZ

6、气源：0.5MPA-0.7MPA，8M3/H

7、重量：1000-1500KG

8、外形尺寸：5800MM*1000MM*1980MM

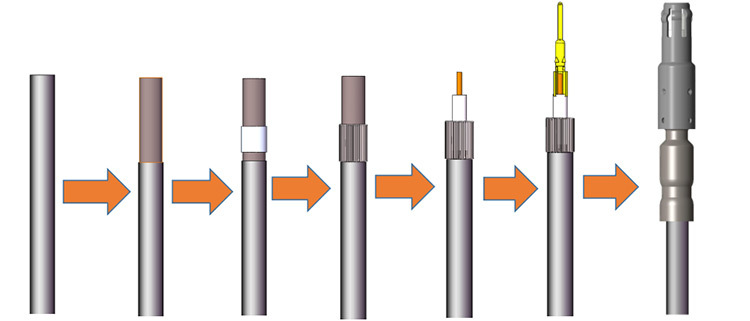

  加工工艺：自动上料，定长裁线，同轴剥皮，压接屏蔽环，后翻屏蔽丝，剥离内绝缘，剥离铝箔，清理屏蔽丝，中心导体CCD检测，中心端子压接，中心端子CCD检测，中心端子CCD检测，外导体组装，外导体压接，同心度检测，深度检测，电性能检测，自动下料

  设备简介：F068主要应用于车载射频连接器线束端组装工艺自动化生产，本机采用标准模块集成，性能稳定，设备通用性强。所有的工序模块可根据生产工艺，实现一键屏蔽/开启。
